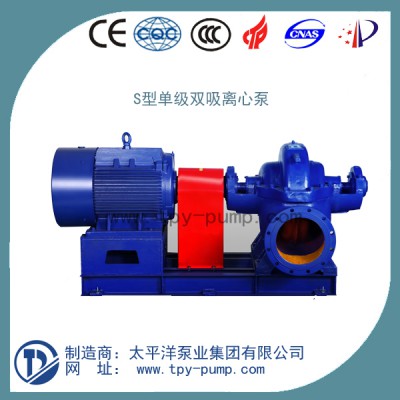

S型单级双吸中开泵厂家-太平洋

单价	面议对比
询价	暂无
浏览	337
发货	浙江温州市付款后3天内
品牌	太平洋泵业
流量	1-1000
扬程	5-125
功率	0.37-200
过期	长期有效
更新	2017-06-26 10:47

详细信息

产品描述

一、S型单级双吸中开离心泵产品概述

S型单级双吸中开离心泵是新型节能卧式中开泵，主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成，其吸入口和排出口均在水泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。供输送清水或物理化学性质类似水的其它液体，根据用户需求，通过改变泵结构及材质可用于输送多泥沙水或各类腐蚀性液体。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。具有性能稳定、高效节能、应用范围广、效率高适用于工厂、矿山、城市给排水、电站、农田灌溉和各种水利工程。

二、S型单级双吸中开离心泵应用范围

适用于工厂、矿山、城市给水、电站、自来水、农田灌溉和各种水利工程。

三、S型单级双吸中开离心泵性能及优点

泵的吸入口和吐出口均在水泵的轴心线下方，与轴线垂直成水平方向。维修方便，无须拆卸进、出水管路及电动机，高效节能、应用范围广。

四、S型单级双吸中开离心泵技术参数

流量：80-3170（m3/h）

扬程：19-130m

转速：1450-2900r/min

口径：Φ100-Φ600（mm）

温度范围：≤0~+80℃

工作压力：≤1.6MPa

五、S型单级双吸中开离心泵型号意义

300 S 90 A

300 – 吸入口直径（mm）

S – 单级双吸离心泵

90 – 设计扬程（m）

A – 叶轮经第一次切割

性能参数

型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率 (KW)		效率 (%)	汽蚀余量 (m)	备注（老型）
型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	轴功率	电机功率	效率 (%)	汽蚀余量 (m)	备注（老型）
150S78	160	78	2900	45	55	73.5	3.5	6sh-6
150S78A	144	62		33.8	45	72	3.5	6sh-6A
150S50	160	50		27.3	37	80	3.9	6sh-9
150S50A	144	40		20.9	30	75	3.9	6sh-9A
150S50B	133	36		18.6	22	70	3.9	6sh-9B
200S95A	280	95		91.7	110	79.2	5.3	8sh-6A
200S95B	270	75		73.5	90	75	5.3	8sh-6B
200S63	280	63		58.3	75	82.7	5.8	8sh-9
200S63A	270	46		45.1	55	75	5.8	8sh-9A
200S42	280	42		38.1	45	84.2	6	8sh-13
200S42A	270	36		33.1	37	80	6	8sh-13A
250S65	485	65	1450	109	132	78.6	3	10sh-6
250S65A	468	54		89.4	110	77	3	10sh-6A
250S39	485	39		61.5	75	83.6	3.2	10sh-9
250S39A	468	30.5		49.3	55	79	3.2	10sh-9A
250S24	485	24		36.9	45	85.8	3.5	10sh-13
250S24A	414	20.3		27.6	37	83	3.5	10sh-13A
250S14	485	14		21.5	30	85.8	3.8	10sh-19
250S14A	432	11		15.8	18.5	82	3.8	10sh-19A
300S110	790	110		295.7	440	80	4
300S90	790	90		242.8	315	79.6	4	12sh-6
300S90A	756	78		217	280	74	4	12sh-6A
300S90B	720	67		180	220	73	4	12-sh6B
300S58	790	58		149.9	180	84.2	4.4	12sh-9
300S58A	720	49		118.6	160	81	4.4	12sh-9A
300S58B	684	43		100	132	80	4.4	12sh-9B
300S32	790	32		79.2	110	86.8	4.6	12sh-13
300S32A	720	26		60.7	75	84	4.6	12sh-13A
300S19	790	19		47	55	86.8	5.2	12sh-19
300S19A	720	16		39.2	45	80	5.2	12sh-19A
300S12	790	12		30.4	37	84.8	5.5	12sh-28
300S12A	684	10		3.9	30	78	5.5	12sh-28A
350S125	1260	125		534	710	80.5	5.4	14sh-6
350S125A	1181	112		462	630	78	5.4	14sh-6A
350S125B	1098	96		373	500	77	5.4	14sh-6B
350S75	1260	75		303	355	85.2	5.8	14sh-9
350S75A	1170	65		247	280	84	5.8	14sh-9A
350S75B	1080	55		197	220	82	5.8	14sh-9B
350S44	1260	44		173	220	87.5	6.3	14sh-13
350S44A	1116	36		131	160	84	6.3	14sh-13A
350S26	1260	26		102	132	87.5	6.7	14sh-19
350S26A	1116	21.5		78.8	90	83	6.7	14sh-19A
350S16	1260	16		64.5	75	85.3	7.1	14sh-28
350S16A	1044	13.4		48.8	55	48	7.1	14sh-28A
500S98	2020	95	970	678	800	79.5	4	20sh-6
500S98A	1872	83		540	630	78.5	4	20sh-6A
500S98B	1746	74		452	560	78	4	20sh-6B
500S59	2020	59		391	450	83	4.5	20sh-9
500S59A	1872	49		333	400	75	4.5	20sh-9A
500S59B	1746	40		257	315	74	4.5	20sh-9B
500S35	2020	35		219	280	88	4.8	20sh-13
500S35A	1746	27		151	220	85	4.8	20sh-13A
500S22	2020	22		144.1	185	84	5.2	20sh-19
500S22A	1746	17		101	132	80	5.2	20sh-19A
500S13	2020	13		86.2	110	83	5.7	20sh-28
600S75	3170	75		727	800	89	7.5	24sh-9
600S75A	2880	65		580	630	88	7.5	24sh-9A
600S47	3170	47		465	560	88	7.5	24sh-13
600S32	3170	32		310	400	89	7.5	24sh-19
600S32A	2880	27		238	280	89	7.5	24sh-19A
600S22	3170	22		223	280	85	7.5	24sh-28
600S22A	2880	18.2		168.5	200	84.5	7.5	24sh-28A
800S32	5500	32	730	700		84		32sh-19
800S-32A	5310	29	730	570		84		32sh-19

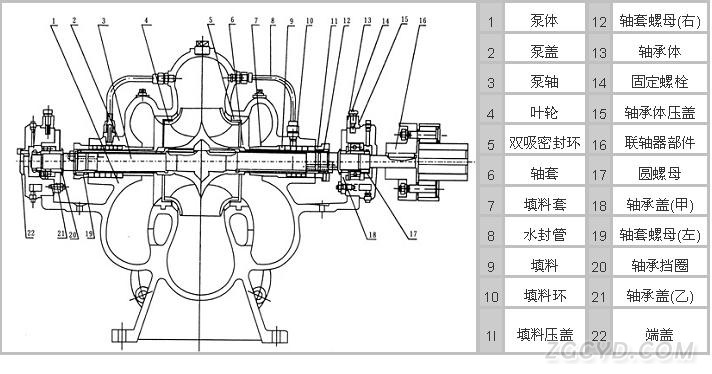

产品结构

S单级双吸中开式离心泵故障分析与排除方法：

故障	原因	消除方法
泵不吸水，压力表及真空表指针剧烈跳动	1、注水不够多； 2、管路或仪表漏气。	1、再往泵内注水； 2、拧紧堵塞漏气处。
泵不吸水，真空表显示高度真空。	1、底阀没打开或已淤塞； 2、吸水管路阻力太大； 3、吸水高度太高。	1、校正或列换底阀； 2、清洗或更换吸水管路； 3、降低吸水高度。
泵不出水，压力表显示有压力。	1、出水管路阻力太大； 2、旋转方向不对； 3、叶轮堵塞； 4、转速不够。	1、检查或缩短出水管路； 2、纠正电动机旋转方向； 3、清洗叶轮； 4、提高转速。
流量不足或扬程太低。	1、叶轮或进出水管路阻塞； 2、双吸密封环磨损过多或叶轮损坏； 3、转速低于规定值；	1、清洗叶轮或管路； 2、更换损坏的零件； 3、调正至额定转速；
泵消耗的功率过大。	1、填料压得太紧； 2、叶轮与双吸密封环磨擦； 3、流量过大；	1、拧松填料压盖； 2、检查原因，消除机械摩擦； 3、调节出水闸阀，使之在规定范围内运转；
泵内部声音反常，泵不上水。	1、吸水管阻力太大；或吸水高度过高； 2、吸水处有空气吸入； 3、所输送液体温度过高； 4、流量过大而发生汽蚀现象。	1、清理进水管及底阀；降低吸水高度； 2、检查底阀；降低吸水高度，堵塞漏气处； 3、调节液体温度； 4、调节出水闸阀，使之在规定范转内运转。
泵不正常振动。	1、泵发生汽蚀； 2、叶轮不平衡； 3、泵轴与电机轴不同心； 4、地脚夫螺栓松动。	1、调节出水闸阀，使之在规定范围内运转； 2、叶轮校正静平衡； 3、校正泵轴与电机轴的同轴度； 4、拧紧地脚螺栓。
轴承过热	1、轴承内没有油； 2、泵轴与电机轴不在同一中心线上；	1、检查并清洗轴承体，加润滑油； 2、校正两轴的同轴度使在同一中心线上；
